Mabilis na Sagot: Ano Medikal na Polyimide Tubing Ginagamit Para sa
Ang medical polyimide tubing ay isang manipis na pader, high performance na plastic tubing na extruded o cast mula sa polyimide resin, na pangunahing ginagamit bilang liner, sheath, o structural layer sa loob ng mga catheter, microcatheter, guidewire, at iba pang minimally invasive na delivery device. Ito ay pinili dahil ang polyimide ay maaaring mabuo sa napakanipis, tumpak na mga pader, sa ilang mga disenyo sa ilalim 0.001 pulgada , habang hawak pa rin ang makabuluhang lakas ng tensile, katatagan ng mataas na temperatura, at resistensya ng solvent, isang kumbinasyon na karaniwang hindi maaaring tumugma ang plain nylon o karaniwang PTFE tubing sa parehong kapal ng pader. Kasama sa mga karaniwang gamit ang catheter liners, microcatheter shafts, guidewire coatings, introducer sheath liners, neurovascular at cardiovascular access device, mga bahagi ng paghahatid ng gamot, at endoscopic instrument channel.
Ang mga seksyon sa ibaba ay sumasaklaw sa mga katangian ng materyal, panloob na istraktura, sukat, kung paano inihahambing ang polyimide sa PTFE at SILIP, mga pagsasaalang-alang sa pagmamanupaktura, at isang hanay ng mga madalas itanong na nakolekta mula sa inhinyero ng tunay na device at mga pag-uusap sa pagkuha sa paligid ng medikal na polyimide tubing.

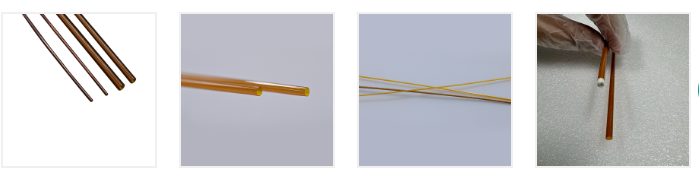

Ano ba Talaga ang Medical Polyimide Tubing
Ang polyimide ay isang aromatic polymer na binuo mula sa paulit-ulit na mga linkage ng imide, isang kemikal na istraktura na nagbibigay sa materyal ng hindi pangkaraniwang thermal at mekanikal na katatagan para sa isang plastic. Sa anyo ng tubing, ang polyimide resin ay kadalasang pinoproseso sa pamamagitan ng extrusion o tuluy-tuloy na paraan ng paghahagis sa isang mandrel, na bahagi kung bakit ang medikal na polyimide tubing ay maaaring makamit ang kapal ng pader na mas payat kaysa sa kung anong extrusion ng karamihan sa iba pang engineering plastic ang maaasahang hawakan. Ang tapos na tubo ay kadalasang nagdadala ng katangiang amber hanggang sa ginintuang kayumangging tint na nauugnay sa polyimide film materials, isang visual na katangian na ginagawang madali ring makilala sa panahon ng pagpupulong.
Dahil pinapanatili ng manipis na wall medical polyimide tubing na maliit ang panlabas na profile ng isang device habang nag-aambag pa rin ng tunay na mekanikal na suporta, madalas itong pinipili bilang base liner sa loob ng multi-layer catheter shafts, kung saan ang bawat fraction ng isang millimeter ng dagdag na kapal ng pader ay binabawasan ang espasyong magagamit para sa gumaganang lumen. Ito ay isang pangunahing dahilan kung bakit ang polyimide tubing para sa mga microcatheter at iba pang space constrained neurovascular tool ay naging isang karaniwang pagpili ng materyal sa mga inhinyero ng device na nagtatrabaho sa mga maliliit na diameter na access platform.
Pinahahalagahan din ang polyimide tubing para sa medyo mababang friction surface nito at pare-pareho ang inner diameter tolerance, na parehong mahalaga kapag ginamit ang tube bilang polyimide catheter liner na bubuo sa paligid ng isang stiffer outer shaft o reinforcement braid.
Sa Loob ng Tube: Karaniwang Konstruksyon ng Layer
Ang medikal na polyimide tubing ay bihirang gamitin nang mag-isa sa isang tapos na aparato. Ito ay mas karaniwang ang base o liner layer sa loob ng isang multi-layer catheter o sheath construction. Ang cutaway diagram sa ibaba ay nagpapakita ng isang karaniwang pag-aayos, kahit na ang eksaktong kumbinasyon ng mga layer ay nag-iiba ayon sa disenyo ng device.
- Panlabas na patong - isang opsyonal na pampadulas o may kulay na panlabas na layer na inilapat sa ibabaw ng base tube para sa paghawak at pagkakakilanlan.
- Braid o coil reinforcement - isang opsyonal na metal o polymer braid na nakaposisyon sa pagitan ng mga layer upang magdagdag ng kink resistance at torque transmission.
- Polyimide wall (base tube) - ang pangunahing extruded o cast polyimide layer na nagdadala ng karamihan sa mekanikal at thermal na pagganap ng tubo.
- Lumen (inner bore) - ang bukas na channel na tumatakbo sa tubo, na may sukat sa target na function ng device tulad ng isang guidewire path o channel ng paghahatid ng gamot.
- Buong haba ng tubo - ang tuluy-tuloy na tapos na tubing na ginawa bago ito i-cut sa mga tiyak na haba ng gumagana ng device.
Mga Pangunahing Ari-arian na Mahalaga Para sa Disenyo ng Device
Thermal Stability
Pinapanatili ng Polyimide ang mga mekanikal na katangian nito sa mas malawak na hanay ng temperatura kaysa sa karamihan ng mga tubing plastic na ginagamit sa mga medikal na device, na mahalaga sa panahon ng reflow bonding steps, mga ikot ng isterilisasyon, at anumang proseso kung saan ang tubo ay nakalantad sa init habang ang iba pang mga bahagi ay nakakabit dito.
Lakas ng Mekanikal na May Kaugnayan sa Kapal ng Pader
Ang isang tiyak na katangian ng medikal na polyimide tubing ay kung gaano kalaki ang tensile strength nito kahit na sa sobrang manipis na kapal ng pader. Ito ang nagpapahintulot sa mga inhinyero na magdisenyo ng maliit na panlabas na diameter na aparato na lumalaban pa rin sa pagkapunit o delamination sa panahon ng pag-navigate sa pamamagitan ng paikot-ikot na anatomy.
Paglaban sa Kemikal At Solvent
Ang polyimide ay mahusay na nakayanan laban sa maraming karaniwang solvent at mga ahente ng paglilinis na ginagamit sa paggawa ng device, na nagpapababa sa panganib na masira ang liner sa panahon ng downstream bonding, coating, o reflow na mga hakbang sa isang multi-layer catheter build.
Dielectric At Electrical Insulation
Ang polyimide ay isang malakas na electrical insulator, isang property na nagdadala mula sa malawakang paggamit nito sa flexible circuit at wire insulation application sa labas ng gamot, at isa na nagiging may kaugnayan sa mga device na nagsasama ng mga elemento ng sensing o ablation malapit sa tubing.
Mga Katangian sa Ibabaw Para sa Pag-assemble ng Device
Ang medyo makinis, mababang friction na panloob na ibabaw at masikip na inner diameter tolerance ay ginagawang praktikal ang polyimide tubing bilang polyimide catheter liner na ang mga guidewire o iba pang instrumento ay dumadausdos nang paulit-ulit sa panahon ng isang pamamaraan.
Karaniwang Pagsusukat Ayon sa Application ng Device
Ang talahanayan sa ibaba ay nagbubuod ng mga pangkalahatang hanay ng panloob na diameter na nakikita sa mga karaniwang kategorya ng device na gumagamit ng medikal na polyimide tubing para sa mga catheter at mga kaugnay na sistema ng paghahatid. Ang eksaktong sukat ay palaging tinutukoy ng partikular na disenyo ng device at target na anatomy.
| Kategorya ng Device | Karaniwang Inner Diameter | Karaniwang Layer na Tungkulin |
|---|---|---|
| Neurovascular Microcatheter | Humigit-kumulang 0.4 mm | Base liner sa ilalim ng tirintas |
| Diagnostic Catheter | Humigit-kumulang 0.9 mm | Panloob na liner |
| Guidewire Liner | Sa paligid ng 0.3 mm | Patong o coil cover |
| Introducer Sheath Liner | Humigit-kumulang 1.2 mm | Panloob na liner under braid |
| Endoscopic Working Channel | Humigit-kumulang 2.8 mm | Gumaganang channel liner |
| Droga Delivery Catheter | Humigit-kumulang 0.6 mm | Paghahatid ng lumen liner |
Mga Opsyon at Pagpaparaya sa Karaniwang Kapal ng Wall
Ang manipis na pader na medikal na polyimide tubing ay karaniwang ginagawa sa iba't ibang uri ng karaniwang kapal ng pader, na nagbibigay sa mga inhinyero ng device ng panimulang punto bago humiling ng anumang custom na sukat. Dahil ang polyimide extrusion tolerances ay maaaring hawakan nang mahigpit kumpara sa pangkalahatang kapal ng pader, kahit na ang mga pinakamanipis na standard na opsyon ay nananatiling praktikal para sa mga application ng load bearing liner kaysa sa puro cosmetic coverings.
Polyimide Versus PTFE At SILIP Para sa Medical Tubing
Ang PTFE tubing ay malawakang ginagamit kung saan ang napakababang friction at malawak na chemical inertness ang priyoridad, ngunit sa pangkalahatan ay hindi ito mapapalabas sa parehong manipis, masikip na tolerance na pader na nakakamit ng medikal na polyimide tubing, at malamang na mas madaling gumapang sa ilalim ng pagkarga. Ang SILIP tubing ay nag-aalok ng malakas na mechanical toughness at kadalasang pinipili para sa mas matigas na mga seksyon ng shaft, ngunit ang kakayahan nito sa kapal ng pader sa napakaliit na diyametro ay karaniwang hindi gaanong kanais-nais kaysa sa polyimide, at ito ay isang mas mahirap na materyal na iproseso sa mga ultra thin liners.
Sa pagsasagawa, maraming mga multi-layer na disenyo ng catheter ang gumagamit ng polyimide bilang inner liner para sa manipis nitong pader na lakas at dimensional na katumpakan, PTFE bilang isang lubricious inner coating kung saan ang slip performance ang priority, at SILIP o mga katulad na engineering plastic sa stiffer proximal shaft sections kung saan mas mahalaga ang bulk mechanical toughness kaysa sa wall thinness.
| Property | Polyimide | PTFE | PEEK |
|---|---|---|---|
| Kakayahang Manipis na Pader | Napakataas | Katamtaman | Ibaba |
| Lubricity ng Ibabaw | Katamtaman | Napakataas | Katamtaman |
| Bulk Mechanical Toughness | Magaling sa manipis na pader | Ibaba, prone to creep | Mataas |
Pagpapanatili ng Ari-arian Sa Mataas na Temperatura
Ang reflow bonding, heat shrink na hakbang, at mga proseso ng isterilisasyon ay naglalantad lahat ng mga bahagi ng catheter sa mataas na temperatura sa panahon ng pagmamanupaktura o paghahanda. Inihahambing ng naglalarawang tsart sa ibaba kung paano ang mga trend ng pagpapanatili ng relatibong ari-arian para sa polyimide, PTFE, at PEEK bilang pagpoproseso o paggamit ng pagtaas ng temperatura, batay sa pangkalahatang mga pattern ng pag-uugali ng materyal na karaniwang tinutukoy sa mga mapagkukunan ng polymer engineering sa halip na isang partikular na pagsubok sa lab.
Kung Saan Karaniwang Ginagamit ang Medical Polyimide Tubing
Ang polyimide tubing para sa mga microcatheter ay isa sa mga nakikitang aplikasyon, ngunit ang materyal ay makikita sa mas malawak na hanay ng mga kategorya ng device kapag ang manipis na pader at dimensional na katatagan ng mga pakinabang nito ay isinasaalang-alang.
- Neurovascular access device, kabilang ang mga microcatheter na ginagamit para sa pag-navigate sa maliliit, paikot-ikot na mga cerebral vessel.
- Cardiovascular catheters, kung saan sinusuportahan ng polyimide catheter liner ang isang braided o coiled outer shaft.
- Guidewire coatings at liners na nangangailangan ng manipis, dimensional na matatag na panlabas na coverage.
- Introducer sheaths at delivery system para sa structural heart at peripheral vascular procedures.
- Endoscopic instrument channel at gumaganang channel liners.
- Mga lumen ng catheter sa paghahatid ng gamot at likido kung saan mahalaga ang paglaban ng kemikal sa inihatid na ahente.
- Electrophysiology at diagnostic catheter shafts na pinagsasama ang isang polyimide liner na may sensing o ablation na mga bahagi.
Mga Pagsasaalang-alang sa Paggawa Para sa Mga Inhinyero ng Device
Extrusion Versus Multi-Layer Co-Extrusion
Ang single layer na medikal na polyimide tubing ay mahusay na gumagana bilang isang standalone liner, ngunit maraming mga disenyo ang tumatawag para sa mga multi-layer o multi-lumen na mga konstruksyon na binuo sa iisang tuluy-tuloy na proseso, na nagpapababa sa bilang ng mga downstream na hakbang sa pagpupulong at mga joints sa tapos na device.
Pagsasama ng Braid At Coil
Kapag kinakailangan ang torque transmission o kink resistance, isang braid o coil layer ay idaragdag sa polyimide base tube bago ilapat ang isang panlabas na jacket, isang proseso na nangangailangan ng mahigpit na kontrol sa pinagbabatayan na dimensional consistency ng liner upang maiwasan ang hindi pantay na saklaw ng reinforcement.
Color Coding At Identification
Dahil maraming lumen o layer ang maaaring naroroon sa iisang device, ang mga color coded na panlabas na coating o pigmented layer ay kadalasang ginagamit sa panahon ng pagmamanupaktura upang matulungan ang mga operator at assembly technician na makilala ang mga tubo na magkapareho ang laki.
Mga Kahilingan sa Custom na Sukat at Pagpaparaya
Ang karaniwang kapal ng pader at mga opsyon sa diameter ay sumasaklaw sa mga pinakakaraniwang platform ng device, ngunit ang pakikipagtulungan sa isang medikal na grade polyimide tubing supplier na kayang tumanggap ng mga kahilingan sa custom na laki ay kapaki-pakinabang para sa mga device na may hindi pangkaraniwang lumen o mga kinakailangan sa profile.
Mga Karaniwang Pagkakamali na Dapat Iwasan Kapag Tinutukoy ang Polyimide Tubing
- Pagtukoy ng kapal ng pader nang hindi kinukumpirma kung paano ito nakikipag-ugnayan sa nakaplanong braid o coil reinforcement layer.
- Tinatanaw ang pagkakaiba ng lubricity sa ibabaw kumpara sa PTFE kapag ang pagganap ng guidewire slip ay isang priyoridad.
- Ipagpalagay na ang isang kapal ng pader ay gumagana para sa buong haba ng device sa halip na isaalang-alang ang tapered o transition zone.
- Pagpili ng isang supplier nang hindi kinukumpirma ang kakayahan sa pagpapaubaya ng panloob na diameter para sa mga aplikasyon ng masikip na lumen.
- Nilaktawan ang mga maagang pag-uusap sa isang tagagawa ng medikal na polyimide tubing tungkol sa kung paano magbubuklod ang tubo sa mga katabing layer sa panahon ng pagpupulong.
Tungkol sa Ningbo Linstant Polymer Materials
Mula nang itatag ito noong 2014, ang Ningbo Linstant Polymer Materials Co., Ltd. ay dalubhasa sa pagpoproseso ng extrusion, coating, at post-processing ng medical polymer tubing. Ang pagtuon ng kumpanya sa mga tagagawa ng medikal na aparato ay nakasentro sa katumpakan, pare-parehong output, at magkakaibang kakayahan sa pagbuo ng proseso.
Ang Linstant ay nagpapatakbo ng isang kontroladong workshop environment na sumasaklaw sa halos 20,000 square meters, nilagyan ng 15 imported na extrusion lines na sumasaklaw sa iba't ibang laki ng turnilyo na may single, double, at tri-layer na co-extrusion na kakayahan, walong PEEK extrusion lines, dalawang injection molding lines, malapit sa 100 set ng weaving, springing, at mga kagamitan sa pag-coating ng welding, at para sa mga kagamitan sa pag-welding.
Kasama sa saklaw ng produkto ang extruded single at multi-layer tubing, single at multi-lumen tubing, single, double, at tri-layer balloon tubing, coil at braided reinforced sheaths, espesyal na engineering material PEEK at PI tubing, at isang hanay ng mga solusyon sa surface treatment. Bilang isang tagagawa ng medikal na polyimide tubing at supplier ng medikal na polyimide tubing, sinusunod ni Linstant ang isang pilosopiya na ang mga materyales ang pundasyon at ang pagkakayari ang susi, pagbuo ng mga konektadong platform sa kabuuan ng fluoroplastics, polyimides, mga proseso ng braiding, at paggamot sa ibabaw.
Nagpapatakbo sa pamamagitan ng mga subsidiary na namamahala sa kanilang sariling mga espesyal na larangan habang nananatiling malapit na magkakaugnay, ang grupo ay nagtatrabaho upang palalimin ang pagbabago ng produkto at kalidad ng serbisyo bilang isang medikal na grade polyimide tubing supplier sa mga kasosyo sa industriya ng medikal na teknolohiya.
Mga Madalas Itanong
Q1. Ano ang medical polyimide tubing?
Isang manipis na pader na plastic tubing na na-extruded o na-cast mula sa polyimide resin, na ginagamit bilang isang liner, sheath, o structural layer sa loob ng mga catheter, microcatheter, at mga katulad na minimally invasive na device.
Q2. Ano ang ginagamit ng polyimide tubing?
Ito ay karaniwang ginagamit bilang isang catheter liner, microcatheter shaft component, guidewire coating, introducer sheath liner, at gumaganang channel liner sa mga endoscopic na instrumento.
Q3. Bakit ginagamit ang polyimide sa mga medikal na kagamitan?
Pinagsasama nito ang napakanipis na maaabot na kapal ng pader na may makabuluhang tensile strength, thermal stability, at chemical resistance, isang kumbinasyon na mahirap itugma sa iba pang tubing plastic sa parehong kapal ng pader.
Q4. Ano ang mga pakinabang ng polyimide tubing?
Kabilang sa mga pangunahing bentahe ang manipis na lakas ng pader, mahigpit na dimensional tolerance, mataas na temperatura na katatagan, mahusay na paglaban sa kemikal, at malakas na mga katangian ng pagkakabukod ng kuryente.
Q5. Anong mga application ang gumagamit ng medikal na polyimide tubing?
Ang mga neurovascular at cardiovascular catheter, microcatheter, guidewire liners, introducer sheath, endoscopic channel, at drug delivery catheter ay karaniwang gumagamit ng polyimide tubing.
Q6. Ang polyimide tubing ba ay angkop para sa mga catheter?
Oo, ang polyimide tubing para sa mga catheter ay isang karaniwang pagpipilian bilang isang inner liner layer, lalo na sa maliit na diameter at multi-layer na mga disenyo ng catheter shaft.
Q7. Ano ang pagkakaiba sa pagitan ng polyimide at PTFE tubing?
Ang polyimide sa pangkalahatan ay nagtataglay ng mas manipis na mga pader na may mas mataas na lakas ng tensile, habang ang PTFE ay nag-aalok ng mas mababang friction sa ibabaw at mas malawak na chemical inertness, kaya maraming mga device ang parehong ginagamit sa magkakaibang mga layer.
Q8. Polyimide vs PEEK, alin ang mas maganda para sa medical tubing?
Wala alinman sa pangkalahatan ay mas mahusay. Ang polyimide ay nababagay sa mga application ng manipis na wall liner, habang ang PEEK ay kadalasang pinipili para sa stiffer proximal shaft section kung saan mas mahalaga ang bulk mechanical toughness kaysa sa wall thinness.
