Sa modernong gamot, ang endoscope insertion tube ay gumaganap ng isang mahalagang papel bilang isang pangunahing sangkap ng minimally invasive surgery. Hindi lamang ito gumagabay sa camera at ilaw na mapagkukunan sa katawan ng tao, ngunit nagbibigay din ng mga doktor ng malinaw na mga imahe upang matulungan silang gumawa ng tumpak na diagnosis at paggamot. Sa patuloy na pagsulong ng teknolohiya, ang disenyo at pag -andar ng endoscope insertion tube ay na -optimize din upang matugunan ang mga pangangailangan ng iba't ibang mga operasyon.

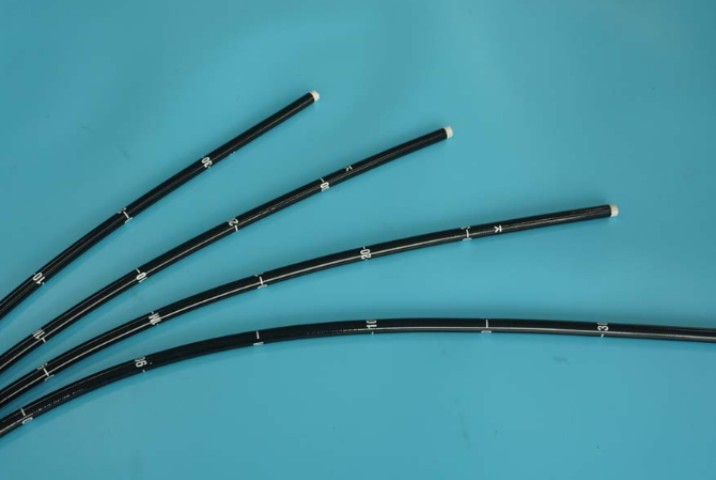

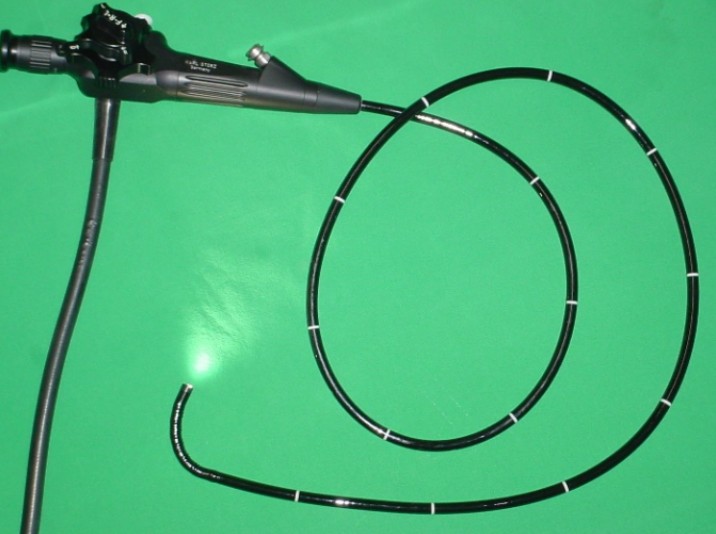

Ang endoscope insertion tube ay isang nababaluktot, pinalawak na sangkap na bahagi ng endoscope ng medikal na instrumento. Tinatanggap nito ang ilaw na mapagkukunan, camera at iba't ibang mga tool. Ang pangunahing pag -andar nito ay upang magbigay ng isang landas para sa mga elementong ito upang makapasok sa katawan sa panahon ng mga pamamaraan tulad ng endoscopy, colonoscopy at laparoscopy. Ang paggamit ng mga Mga tubo ng pagpasok ng endoscope ay nagbibigay-daan sa mga doktor na magsagawa ng iba't ibang mga paggamot sa mga pasyente na walang malaking operasyon.
Ang materyal na pagpili ng endoscope insertion tube ay mahalaga. Ang mga karaniwang medikal na grade na materyales tulad ng TPU, PA12 o PEBAX ay ginagamit. Ang mga materyales na ito ay hindi lamang nakakatugon sa mga kinakailangan ng biological na pagsusuri, ngunit mayroon ding mahusay na kakayahang umangkop at baluktot na pagtutol. Ang panloob at panlabas na mga layer ng dingding ng tubo ay gawa sa mga medikal na materyales, at ang gitnang layer ng braided ay maaaring pinagtagpi na may iba't ibang mga pagtutukoy ng hindi kinakalawang na asero wire kung kinakailangan upang magbigay ng karagdagang suporta at kakayahan ng anti-kink.
Hindi maihahatid Mga tubo ng pagpasok ng endoscope ay naging isang kailangang -kailangan na pangunahing tool sa operasyon ng urology dahil sa kanilang mataas na kaligtasan at kaginhawaan. Ang disenyo na ito ay hindi lamang binabawasan ang panganib ng cross-infection, ngunit pinasimple din ang proseso ng pag-opera at nagpapabuti sa kahusayan ng kirurhiko. Bilang karagdagan, ang paggamit ng mga disposable insertion tubes ay binabawasan din ang gastos sa pagpapanatili ng mga ospital at nagbibigay ng isang garantiya para sa nakapangangatwiran na paggamit ng mga mapagkukunang medikal.
Ang gabay na Sheath ay gumaganap ng isang mahalagang papel sa endoscope insertion tube, lalo na sa pagpapabuti ng kalidad ng endoscopic imaging. Ang disenyo ng gabay na sheath ay nagsisiguro na ang endoscope insertion tube Maaaring may kakayahang umangkop sa mga kumplikadong istruktura ng anatomikal habang pinapanatili ang kalinawan at katatagan ng imahe. Ang disenyo na ito ay hindi lamang nagpapabuti sa rate ng tagumpay ng operasyon, ngunit binabawasan din ang kakulangan sa ginhawa ng pasyente.
Maraming mga uri ng mga medikal na endoscope insertion tubes, kabilang ang mga pabilog, hindi pabilog, hubog at iba pang mga hugis upang umangkop sa iba't ibang mga anatomikal na lugar at mga pangangailangan sa kirurhiko. Ang disenyo ng mga tubo ng insertion na ito ay hindi lamang isinasaalang -alang ang kakayahang umangkop at tibay, ngunit nakatuon din sa kaginhawaan at katumpakan ng gumagamit upang mapagbuti ang mga resulta ng kirurhiko.
Bilang bahagi ng endoscope system, ang disenyo at paggawa ng endoscope insertion tube ay kailangang lubos na isama. Ang mga modernong endoscope insertion tubes ay hindi lamang may mahusay na kakayahang umangkop at baluktot na pagtutol, ngunit isama rin ang mga high-definition camera at magaan na mapagkukunan upang magbigay ng malinaw na mga imahe at pag-iilaw. Ang pinagsamang disenyo na ito ay nagbibigay -daan sa mga doktor na obserbahan at mapatakbo sa totoong oras sa panahon ng operasyon, pagpapabuti ng kawastuhan at kaligtasan ng operasyon.
Ang paglitaw ng endoscope insertion tube kit ay nagbibigay ng mga doktor ng mas maraming mga pagpipilian at kakayahang umangkop. Halimbawa, ang serye ng Truefeel Series insertion tube kit ay nagbibigay ng isang mas mahusay na karanasan sa operating sa pamamagitan ng na -optimize na disenyo. Ang mga kit na ito ay hindi lamang maaaring umangkop sa iba't ibang mga pangangailangan ng kirurhiko, ngunit bawasan din ang panginginig ng boses sa panahon ng operasyon at pagbutihin ang kaginhawaan ng pasyente.

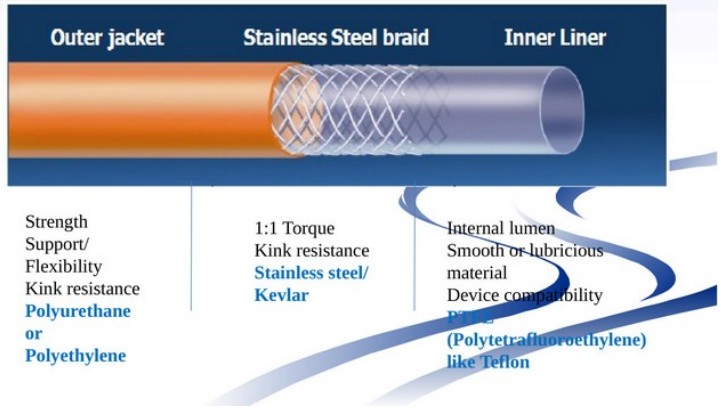

Ano ang istraktura ng endoscope insertion tube?
Ang endoscope insertion tube ay isang pangunahing sangkap sa endoscope system. Ang disenyo ng istruktura nito ay idinisenyo upang matiyak ang malinaw na pangitain at kakayahang umangkop sa pagpapatakbo sa mga kumplikadong istruktura ng anatomikal. Ang tubo ng insertion ay karaniwang binubuo ng isang istraktura na composite na multi-layer, kabilang ang mula sa labas hanggang sa loob:
Panlabas na layer: Ginawa ng medikal na grade polyurethane (PU) o silicone material, ang ibabaw ay makinis at lumalaban sa kaagnasan, pagbabawas ng alitan sa panahon ng pagpasok at maiwasan ang pagtagos ng likido sa katawan.
Braided layer: Ang braided ng metal wire (tulad ng hindi kinakalawang na asero wire), na nagbibigay ng lakas ng radial at kakayahan ng anti-Kink, na tinitiyak na ang bahagi ng pagpasok ay maaaring mabaluktot na baluktot ngunit hindi gumuho.
Lining Layer: Ginawa ng polytetrafluoroethylene (PTFE) o polyethylene (PE) upang makabuo ng isang makinis na channel upang maprotektahan ang panloob na optical fiber, wire at instrumento channel.

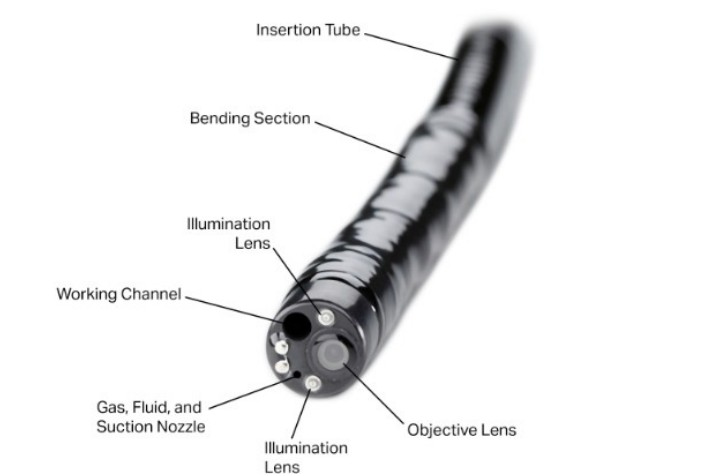

Bilang karagdagan, ang front end ng insertion tube ay karaniwang ibinibigay ng isang baluktot na bahagi, na binubuo ng maraming mga istruktura ng ahas na may buto na rotatably na konektado sa bawat isa. Ang panloob na dingding ng istraktura ng ahas-bone ay binigyan ng isang gabay na gabay, at ang linya ng traksyon ay dumadaan sa gabay na gabay at konektado sa istraktura ng ahas-bone. Ang operating part ay ibinibigay sa isang control knob at isang control button, ang control knob ay konektado sa linya ng traksyon, at ang pindutan ng control ay konektado sa elektrikal na signal ng pangkat ng bomba ng endoscope.
Sa isang nababaluktot na endoscope, ang istraktura ng insertion tube ay mas kumplikado, karaniwang kasama ang isang insertion tube, isang baluktot na bahagi at isang dulo ng tip. Ang ibabaw ng tubo ng insertion ay may isang layer ng itim na balat ng dagta na may mga kaliskis, na gumaganap ng papel ng waterproofing, paglaban sa kaagnasan at pagkakakilanlan; Ang gitnang layer ay isang metal mesh, na gumaganap ng papel ng pagprotekta sa mga panloob na sangkap ng layer; Ang panloob na layer ay isang spiral sheet, na gumaganap ng papel ng baluktot. Apat na mga spiral tubes ay welded sa harap na dulo ng insertion tube, at ang bakal na wire ay ipinasok sa spiral tube. Ang likuran ng dulo ng tubo ng spiral ay welded na may kaukulang pag -aayos at naka -install sa bracket upang balansehin ang katatagan ng malambot na endoscope kapag ito ay angled habang ginagamit.
Sa isang mahigpit na endoscope, ang bahagi ng insertion tube ay binubuo ng isang panlabas na tubo, isang panloob na tubo at isang hibla ng pag -iilaw. Ang pag -iilaw ng hibla ay matatagpuan sa pagitan ng panloob na tubo at ang panlabas na tubo, at ang pag -andar nito ay upang maipaliwanag ang buong larangan ng pagtingin. Ang insertion tube ng isang mahigpit na endoscope ay medyo mahirap at hindi maaaring baluktot. Madalas itong ginagamit para sa pagsusuri at paggamot ng medyo tuwid na mga lukab o mga bahagi tulad ng otolaryngology at magkasanib na mga lukab.
Ang pagpili ng materyal para sa endoscope insertion tube
Ang endoscope insertion tube ay isang kailangang -kailangan na pangunahing sangkap sa minimally invasive surgery, at ang pagganap at kaligtasan nito ay nakasalalay sa kalakhan sa napiling materyal. Ang tubo ng pagpapasok ng endoscope ay karaniwang binubuo ng isang istrukturang composite na multi-layer, at ang bawat layer ng materyal ay may isang tiyak na pag-andar upang matiyak ang kakayahang umangkop, tibay at biocompatibility sa kumplikadong mga anatomical na kapaligiran.
1. Materyal ng Jacket: Nagbibigay ng kakayahang umangkop at proteksyon
Ang jacket material is the outermost layer of the endoscope insertion tube. Its main function is to protect the internal structure while providing good flexibility and bending resistance. Common jacket materials include:
Angrmoplastic polyurethane (TPU): Ang TPU ay may mahusay na kakayahang umangkop, pagsusuot ng paglaban at paglaban sa luha, at angkop para sa mga insertion tubes na kailangang madalas na baluktot at paulit -ulit na ginagamit. Mayroon din itong mahusay na biocompatibility at angkop para magamit sa panloob na kapaligiran ng katawan ng tao.
Polyamide 12 (PA12): Ang PA12 ay isang mataas na pagganap na plastik na engineering na may mahusay na paglaban sa kaagnasan ng kemikal at lakas ng makina. Ito ay angkop para sa mga tubo ng insertion na may mataas na mga kinakailangan sa tibay.
Polyetheramide (Pebax): Ang Pebax ay isang semi-crystalline polyester na pinagsasama ang lambot at lakas. Madalas itong ginagamit sa mga tubo ng insertion na nangangailangan ng mataas na kakayahang umangkop at paglaban sa pagkapagod.
Angse materials not only provide good flexibility, but also remain stable during cleaning and disinfection, reducing the risk of material aging and performance degradation.
2. Mga Materyales ng Reinforcement: Magbigay ng suporta sa istruktura at kakayahan ng anti-Kink
Ang mga materyales sa pampalakas ay karaniwang idinagdag sa gitnang layer ng endoscope insertion tube upang magbigay ng suporta sa istruktura at kakayahan ng anti-Kink. Ang pinaka -karaniwang ginagamit na mga materyales na pampalakas ay:
Hindi kinakalawang na asero wire: Ang hindi kinakalawang na asero wire ay may mahusay na lakas ng mekanikal at paglaban ng kaagnasan, na maaaring epektibong maiwasan ang pagpasok ng tubo mula sa pagbagsak o kink sa panahon ng paggamit. Sa pamamagitan ng paghabi sa isang istraktura ng mesh, ang hindi kinakalawang na asero na kawad ay maaaring mapahusay ang lakas ng suporta ng radial ng tubo ng pagpasok, upang maaari itong manatiling matatag sa mga kumplikadong anatomical path.
3. Lining Material: Tiyakin ang makinis na lumen at hindi nababagabag na daanan
Ang lining material is the innermost layer of the endoscope insertion tube, which directly contacts the optical fiber, wire and instrument channel. Its main function is to provide a smooth inner surface, reduce friction and damage, and ensure unobstructed passage. Commonly used lining materials include:
Polytetrafluoroethylene (ptfe): Ang PTFE ay isa sa mga pinaka -karaniwang ginagamit na mga materyales sa lining sa kasalukuyan. Dahil sa napakababang koepisyent ng friction at mahusay na kawalang -kilos ng kemikal, maaari itong epektibong maiwasan ang pagsusuot ng mga optical fibers at wires, at madaling malinis at disimpektahin.
Polyamide 12 (PA12): Ang PA12 ay may mahusay na pagpapadulas at paglaban sa pagsusuot, at angkop para sa mga insertion tubes na nangangailangan ng madalas na pag -slide at paulit -ulit na paggamit.
Polyetheramide (Pebax): Ang Pebax ay may mahusay na kakayahang umangkop at paglaban sa pagkapagod, at angkop para sa mga tubo ng pagpasok na nangangailangan ng mataas na kakayahang umangkop at tibay.
Polyvinylidene fluoride (PVDF): Ang PVDF ay isang mataas na pagganap na fluoropolymer na may mahusay na paglaban sa kaagnasan ng kemikal at lakas ng mekanikal, at angkop para sa mga high-end na insertion tubes na may mataas na mga kinakailangan sa pagganap ng materyal.
4. Kumbinasyon ng materyal at disenyo ng istruktura
Ang material selection of Mga tubo ng pagpasok ng endoscope ay karaniwang hindi solong, ngunit pinagsama ayon sa mga tiyak na kinakailangan sa aplikasyon. Halimbawa:
"Coat lining" na istraktura: Ang jacket material provides flexibility and protection, and the lining material provides a smooth inner surface. The combination of the two can achieve good operating performance and service life.
"Coat Reinforcement Layer Lining" na istraktura: Sa ilang mga high-end na pagsingit na tubo, ang isang layer ng pampalakas (tulad ng isang hindi kinakalawang na asero na wire na tirintas) ay idinagdag sa gitna upang higit na mapabuti ang baluktot na pagtutol at paglaban ng kink ng tubo ng insertion.
5. Batayan para sa pagpili ng materyal
Kapag pumipili ng materyal para sa endoscope insertion tube, ang mga sumusunod na aspeto ay karaniwang isinasaalang -alang:
Biocompatibility: Ang material must meet the safety standards for human contact to avoid allergies or tissue damage.
Kakayahang umangkop at baluktot na paglaban: Ang insertion tube needs to be flexibly bent in the human body, so the material must have good flexibility and fatigue resistance.
Paglaban sa kaagnasan: Ang insertion tube will be exposed to a variety of chemical reagents during cleaning and disinfection, so the material must have good chemical corrosion resistance.
Lubricity at kinis: Ang lining material must have good lubricity to reduce friction damage to the optical fiber and wire.
Paglilinis at Sterilizability: Ang material must be able to withstand high-temperature and high-pressure steam sterilization, chemical disinfectant immersion and other treatment methods to ensure sterile use.
6. Epekto ng mga materyales sa pagganap
Ang iba't ibang mga kumbinasyon ng materyal ay magkakaroon ng isang makabuluhang epekto sa pagganap ng endoscope insertion tube :
Kakayahang umangkop at baluktot na paglaban: Ang mga materyales tulad ng TPU, PA12, at PEBAX ay may mahusay na kakayahang umangkop at angkop para sa mga tubo ng insertion na kailangang baluktot nang madalas.
Lakas at Suporta: Ang stainless steel wire reinforcement layer can provide good radial support to prevent the insertion tube from collapsing in complex paths.
Kinis at kano ng channel: Ang mga lining na materyales tulad ng PTFE, PA12, at PEBAX ay maaaring magbigay ng isang makinis na panloob na ibabaw, bawasan ang alitan at pinsala, at matiyak ang makinis na mga channel.
Tibay at buhay: Ang mga materyales tulad ng PA12 at PEBAX ay may mahusay na tibay at angkop para sa mga insertion tubes na ginagamit sa mahabang panahon o operasyon na may mataas na dalas.
Ano ang mga pag -iingat para sa paggamit ng endoscope insertion tube ?
Ang precautions for using the endoscope insertion tube mainly include the following aspects:
1. Iwasan ang labis na baluktot o pag -twist: Sa panahon ng paggamit, maiwasan ang labis na baluktot o pag -twist ng tubo ng insertion upang maiwasan ang pinsala. Ang insertion tube ay idinisenyo upang magbigay ng isang malinaw na pagtingin at kakayahang umangkop sa loob ng katawan ng tao, kaya dapat itong itago sa natural na estado nito.
2. Tamang pagpasok at pag -alis: Kapag ipinasok ang endoscope, dapat itong gawin nang malumanay at mabagal, maiwasan ang labis na puwersa upang maiwasan ang pagsira sa pasyente o kagamitan. Katulad nito, kapag inaalis ang tubo ng pagpasok, dapat din itong maipagtatakbo nang maingat upang maiwasan ang pagpilit na paghila upang maiwasan ang jamming o pinsala.
3. Panatilihing malinis at tuyo: Bago at pagkatapos gamitin, ang insertion tube ay dapat na panatilihing malinis at tuyo upang maiwasan ang kontaminasyon at pinsala. Pagkatapos gamitin, dapat itong lubusan na linisin at maayos na nakaimbak upang maiwasan ang direktang sikat ng araw at mataas na temperatura.
4. Iwasan ang pakikipag -ugnay sa mga nakakapinsalang sangkap: Ang insertion tube should avoid contact with any other liquid other than water, salt water, motor oil or diesel to avoid damage. In addition, splashing water droplets should be prevented from contacting the port to avoid damage to the equipment.
5. Sundin ang mga tagubilin sa operating: Kapag gumagamit ng isang endoscope, ang mga tagubilin sa operating na ibinigay ng tagagawa ay dapat na mahigpit na sundin upang matiyak ang ligtas at epektibong paggamit ng aparato. Halimbawa, kapag inaayos ang kakayahang umangkop ng insertion tube, dapat itong gawin nang dahan -dahan at maiwasan ang mabilis na mga pagbabago upang maiwasan ang sanhi ng kakulangan sa ginhawa sa pasyente o pinsala sa aparato.
6. Bigyang -pansin ang mga kondisyon ng imbakan: Kapag hindi ginagamit, ang insertion tube ay dapat na naka-imbak sa isang tuyo, malinis, walang alikabok na kapaligiran, malayo sa direktang sikat ng araw at mataas na temperatura upang mapanatili ang pagganap at buhay nito.
7. Iwasan ang hindi tamang operasyon: Sa panahon ng paggamit, ang insertion tube ay dapat iwasan mula sa pagpasok sa mga stepped na posisyon, mga nakausli na posisyon, o mga posisyon na nakakaramdam ng masikip upang ipasok. Bilang karagdagan, ang paggamit ng tubo ng insertion sa isang kapaligiran na lumampas sa saklaw ng temperatura ng operating ay dapat iwasan upang maiwasan ang sanhi ng pagkasira ng produkto o pagkasira ng pagganap.
8. Regular na pagpapanatili at inspeksyon: Matapos gamitin, ang katayuan ng tubo ng insertion ay dapat na suriin nang regular upang matiyak na libre ito ng pinsala at pinapanatili at na -calibrate tulad ng inirerekomenda ng tagagawa. Makakatulong ito upang mapalawak ang buhay ng aparato at matiyak ang pagiging maaasahan nito sa kasunod na paggamit.
Ano ang mga pamamaraan ng pagpapanatili para sa endoscope insertion tube ?
Paglilinis: Ang insertion tube should be cleaned immediately after use to remove dust, oil or other contaminants that may be attached. Use a clean soft cloth or cotton swab for cleaning, and avoid using hard cloth or hard brushes to avoid damaging the equipment. If there is sewage, oil or other liquids on the insertion tube, it should be cleaned with a soft cloth or cotton swab dipped in neutral detergent, and then wiped dry with a clean soft gauze dipped in clean water.
Pagpapatayo: Pagkatapos ng paglilinis, ang lahat ng mga bahagi ng tubo ng pagpasok ay dapat na lubusang matuyo upang maiwasan ang paglaki ng bakterya at kaagnasan ng kagamitan. Ang isang portable endoscope drying unit ay maaaring magamit para sa pagpapatayo.
Iwasan ang baluktot at pag -twist: Sa panahon ng paggamit, maiwasan ang labis na baluktot o pag -twist ng tubo ng insertion upang maiwasan ang pinsala. Bago ang bawat paggamit, siguraduhin na ang insertion tube ay tuwid upang mabawasan ang presyon sa linya ng kagat.
Wastong imbakan: Kapag hindi ginagamit, ang insertion tube ay dapat na naka-imbak sa isang dry, dust-proof na kapaligiran at gumamit ng isang dedikadong proteksiyon na takip o kahon. Ang tubo ng insertion ay dapat na panatilihing tuwid sa panahon ng pag -iimbak upang maiwasan ang paikot -ikot na ito sa isang masikip na likid.
Regular na inspeksyon: Suriin ang katayuan ng insertion tube nang regular upang matiyak na hindi ito nasira, at mapanatili at mai -calibrate ito ayon sa mga rekomendasyon ng tagagawa. Kung ang insertion tube ay natagpuan na masira o hindi normal, makipag -ugnay sa tagagawa o awtorisadong dealer sa oras para sa pagkumpuni.
Iwasan ang hindi tamang operasyon: Sa panahon ng paggamit, iwasan ang pagpasok ng insertion tube sa isang stepped na posisyon, isang nakausli na posisyon, o isang posisyon na nakakaramdam ng masikip na ipasok. Bilang karagdagan, iwasan ang paggamit ng insertion tube sa isang kapaligiran na lumampas sa saklaw ng temperatura ng operating upang maiwasan ang pagkasira ng produkto o pagkasira ng pagganap.
Sa pamamagitan ng pagsunod sa mga pamamaraan sa pagpapanatili sa itaas, ang tamang paggamit at pagpapanatili ng endoscope insertion tube maaaring matiyak, sa gayon ay mapapabuti ang kaligtasan at rate ng tagumpay ng operasyon.
Ang mga karaniwang pagkakamali ng mga tubo ng pagpapasok ng endoscope ay pangunahing kasama ang mga sumusunod na aspeto:
Pagpapapangit ng tubo ng insertion: Ang pagpapapangit ng tubo ng insertion ay karaniwang sanhi ng mga panlabas na puwersa, tulad ng labis na baluktot o pag -twist. Ang pagpapapangit na ito ay maaaring maging sanhi ng pagpapapangit ng pipeline ng instrumento, pagbasag ng ilaw ng gabay, pagpapapangit ng pipeline ng tubig at gas, at nakakaapekto sa kalidad ng imahe at magaan na intensity.
Yellowing, Aging, at Crystallization ng Outer Skin ng Insertion Tube: Dahil ang natitirang uhog at protina ay hindi lubusang tinanggal sa pang -araw -araw na paglilinis at pagdidisimpekta, ang mga sangkap na ito ay mag -crystallize at magiging sanhi ng panlabas na balat ng insertion tube sa dilaw at edad. Matapos ang pangmatagalang paggamit, ang panlabas na balat ng insertion tube ay magiging edad din ng normal dahil sa paglulubog sa mga disimpektante, solusyon sa enzyme, at alkohol.
Pinsala sa gabay ng ilaw o gabay sa imahe: Ang light guide is dim, yellow, or does not guide light, and black spots appear on the image guide. This may be due to the insertion tube being bent at too large an angle, squeezed, collided, clamped, or bitten by the patient, which may cause the optical fiber to break.
Ang mga pinholes, breakage, at wrinkles ay lilitaw sa insertion tube coil: Ang ganitong mga kababalaghan ay karaniwang sanhi ng pagbangga sa pagitan ng mga insertion tube at matalim na mga bagay, napakaliit ng isang anggulo ng paglilinis ng coil, ang bibig ng pasyente ay bumabagsak, ang katawan ng salamin na kinagat ng pasyente, at ang salamin ay na -clamp kapag inilagay.
Buksan ang welding sa ugat ng insertion tube: Ang bukas na welding sa ugat ng tubo ng insertion ay makakaapekto sa pagbubuklod ng endoscope at maging sanhi ng pagtagas ng tubig.
Dents at yumuko sa insertion tube: Ang mga dents at bends sa insertion tube ay makakaapekto sa insertability ng endoscope. Kasabay nito, ang panloob na ibabaw ng salamin ay maaaring i -cut, na nagiging sanhi ng ilaw na gabay upang masira, ang lens ng layunin ng CCD ay mahulog, at ang CCD ay masisira, na nagreresulta sa mga abnormalidad tulad ng mga anino, mga depekto, at paglaho ng imahe.
Pinsala sa panlabas na balat ng tubo ng insertion: Ang pinsala sa panlabas na balat ng tubo ng pagpasok ay maaaring sanhi ng hindi tamang paglilinis at pagdidisimpekta, hindi tamang pamamaraan ng isterilisasyon, atbp.
Angse faults not only affect the normal use of the endoscope, but may also cause harm to the patient. Therefore, correct operation and maintenance are the key to preventing these faults.

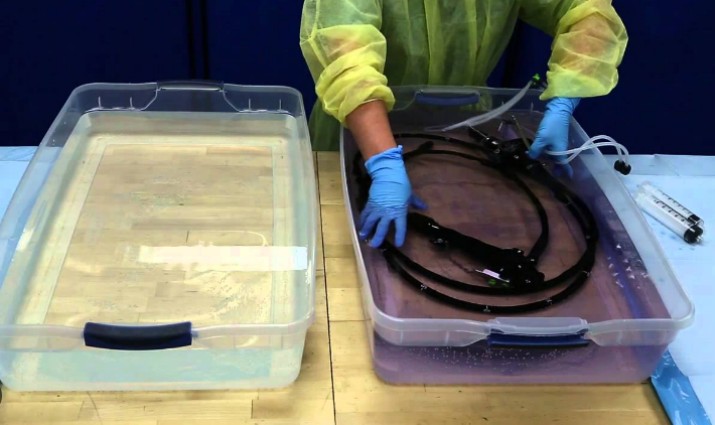

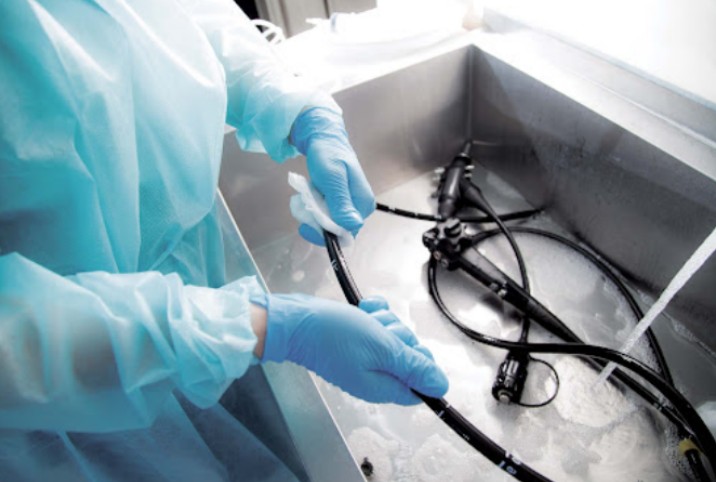

Ano ang proseso ng paglilinis at pagdidisimpekta ng endoscope insertion tube ?
Ang cleaning and disinfection process of the endoscope insertion tube is a key step to ensure medical safety and prevent cross infection. The following is a detailed cleaning and disinfection process:
Pretreatment: Kaagad pagkatapos gamitin, banlawan ang ibabaw at pipeline ng endoscope na may tumatakbo na tubig upang alisin ang mga pollutant tulad ng dugo at uhog. Gumamit ng isang espesyal na brush upang paulit -ulit na i -scrub ang pipeline upang maiwasan ang nalalabi mula sa pagpapatayo at bumubuo ng isang biofilm. Ang oras ng pagpapanggap ay kinokontrol sa loob ng 10 minuto upang maiwasan ang paglaki ng mga microorganism.
Paglilinis: I -disassemble ang endoscope at i -disassemble ang lahat ng mga nababalot na bahagi. Magbabad sa maligamgam na tubig na naglalaman ng multi-enzyme cleaning agent (temperatura ng tubig ≤40 ℃), banlawan ang loob ng pipeline na may isang mataas na presyon ng baril ng tubig, at manu-manong i-scrub ang mga kasukasuan na may malambot na brush. Ang ahente ng paglilinis ay inihanda at ginamit kaagad, at ang nag -iisang oras ng paggamit ay hindi lalampas sa 4 na oras. Banlawan ng dalisay na tubig ng tatlong beses pagkatapos maglinis upang matiyak na walang nalalabi sa paglilinis ng ahente.
Paglilinis ng Enzyme: Isawsaw ang buong endoscope sa solusyon sa paglilinis ng enzyme at punasan ang ibabaw ng endoscope. Banlawan ang endoscope pipeline habang pinapanatili ang buong aparato ng perfusion. Mangyaring piliin ang solusyon sa paglilinis ng enzyme tulad ng inilarawan sa manu -manong endoscope. Ang paulit -ulit na paggamit ng solusyon sa paglilinis ng enzyme ay may mas malaking epekto sa epekto ng paglilinis.
Disinfection: Gumamit ng isang mataas na antas ng disimpektante, tulad ng GA, para sa pagdidisimpekta. Ang paraan ng pagdidisimpekta at oras ay dapat sundin ang mga tagubilin ng produkto. Gumamit ng isang power pump o hiringgilya upang punan ang bawat pipe na may disimpektante hanggang sa walang mga bula na lumabas.
Flushing: Gumamit ng isang power pump o pressure gun gun upang mag -flush ng bawat pipe na may purified water o sterile water nang hindi bababa sa dalawang minuto hanggang sa walang labi ng disimpektante. Gumamit ng isang presyon ng air gun upang mapukaw ang lahat ng mga tubo na may malinis na naka -compress na hangin nang hindi bababa sa tatlumpung segundo hanggang sa ganap silang tuyo.
Pagsubok sa pagtagas: Sa panahon ng proseso ng paglilinis at pagdidisimpekta, kinakailangan ang isang pagtagas ng pagsubok upang matiyak na ang endoscope ay walang pagtagas. Kung natagpuan ang isang tagas, ang endoscope ay kailangang alisin at ipadala sa departamento ng pagpapanatili para sa pagkumpuni.
Pagpapatayo at imbakan: Gumamit ng na -filter na dry air at pumutok sa loob ng pipe na may isang air gun hanggang sa walang mga droplet ng tubig. Ang mga nababaluktot na endoscope ay kailangang mai -hang nang patayo upang maiwasan ang baluktot na pinsala. Ang gabinete ng imbakan ay dapat mapanatili ang isang temperatura ng <24 ° C at isang kahalumigmigan ng <70%, at ang kapaligiran ng imbakan ay dapat na sinusubaybayan araw -araw.
Imbakan: Ang mga nalinis at disimpektado na mga endoscope ay dapat na naka -imbak sa isang dedikadong lugar ng imbakan upang mapanatili ang isang maayos na estado at maiwasan ang pangalawang kontaminasyon.
Ang endoscope insertion tube ay isang pangunahing sangkap sa endoscope system. Ang pangunahing pag -andar nito ay upang maihatid ang camera, ilaw na mapagkukunan at iba't ibang mga tool sa operating sa katawan ng tao upang makamit ang pagmamasid at paggamot ng mga panloob na organo.
Ang insertion tube is usually composed of a multi-layer composite structure, including outer jacket material, reinforcement material and lining material from the outside to the inside. Outer jacket materials such as thermoplastic polyurethane (TPU), polyamide 12 (PA12) or polyetheramide (PEBAX) provide flexibility and protection; reinforcement materials such as stainless steel wire braid provide radial strength and anti-kink ability; lining materials such as polytetrafluoroethylene (PTFE) or polyethylene (PE) ensure that the inner cavity is smooth, reduce friction, and facilitate the passage of optical fibers and instruments.
Ang design of the endoscope insertion tube kailangang balansehin ang kakayahang umangkop at katigasan upang matugunan ang mga pangangailangan ng iba't ibang mga istruktura ng anatomikal. Halimbawa, sa operasyon ng urology, ang mga disposable endoscope insertion tubes ay madalas na gawa sa mga materyales na PTFE o PEBAX, na may mga pakinabang ng malakas na biocompatibility, makinis na ibabaw, mababang alitan, atbp, at maaaring mabawasan ang pinsala sa tisyu sa panahon ng operasyon ng kirurhiko. Bilang karagdagan, maraming mga insertion tubes ang nilagyan ng mga marker ng radiographic upang magbigay ng real-time, tumpak na puna sa panahon ng mga pamamaraan na nangangailangan ng pagpoposisyon na tinulungan ng x-ray.
