PTFE Etched Tube ay pangunahing ginagamit sa paggawa ng high-precision na medikal na device , kabilang ang mga cardiovascular catheter, vascular stent, at neural implants. Ang pangunahing halaga nito ay nakasalalay sa pagsasama-sama ng napakababang friction na may namumukod-tanging biocompatibility at paglaban sa kemikal—na ginagawa itong kailangang-kailangan saanman ang tubing ay dapat dumausdos nang maayos sa loob ng katawan ng tao nang hindi nagdudulot ng masamang reaksyon. Inilapat sa pamamagitan ng kemikal na pag-ukit sa mga panlabas na diameter ng catheter at ginamit kasama ng FEP heat-shrink tubing, ang PTFE Etched Tube ay bumubuo ng isang matibay na panloob na lining ng lumen na kapansin-pansing binabawasan ang friction habang pinapanatili ang integridad ng istruktura.

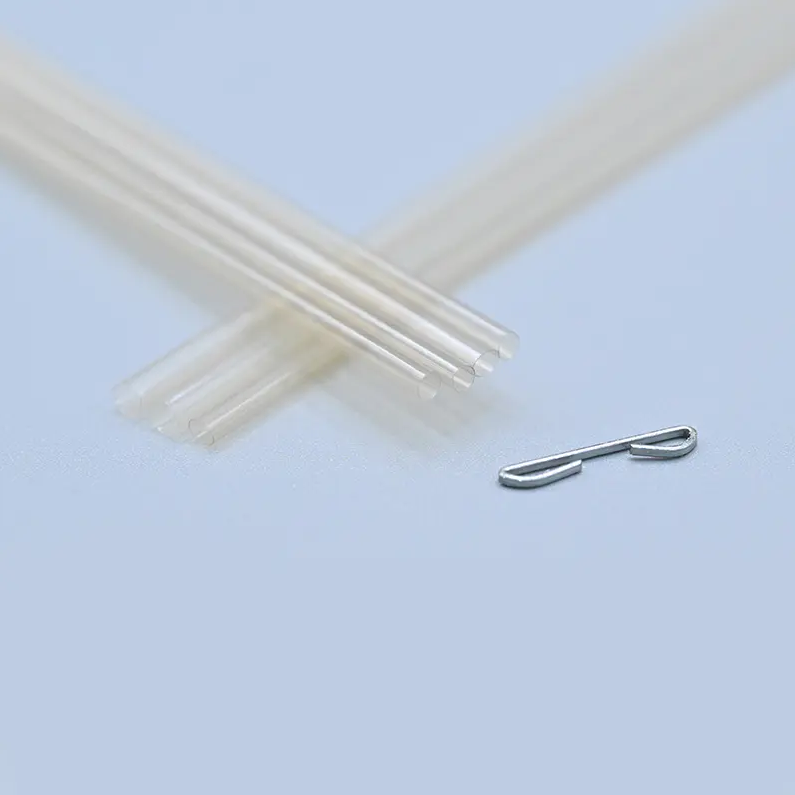

Ano ba PTFE Etched Tube at Paano Ito Ginawa?
Ang PTFE (Polytetrafluoroethylene) Etched Tube ay isang dalubhasang fluoropolymer tube na ang panlabas na ibabaw ay ginagamot sa kemikal upang mapahusay ang kakayahan sa pagbubuklod. Sa natural na estado nito, ang PTFE ay kilalang-kilala na mahirap na mag-bond sa iba pang mga materyales dahil sa mga non-stick na katangian nito. Ang chemical etching—karaniwang gumagamit ng sodium naphthalene o mga katulad na reagents—ay nagbabago sa ibabaw sa antas ng molekular, na lumilikha ng mga reaktibong site na nagpapahintulot sa mga adhesive at coatings na bumuo ng isang malakas na bono.
Sa mga aplikasyon ng medikal na aparato, ang nakaukit na PTFE tube ay pinahiran sa panlabas na diameter (OD) ng mga catheter at pagkatapos ay ipinares sa FEP (Fluorinated Ethylene Propylene) heat-shrink tubing. Kapag ang FEP ay lumiliit sa ilalim ng init, ito ay naka-encapsulate sa PTFE liner at naka-lock ito nang mahigpit sa lugar, na bumubuo ng isang makinis, mababang friction na panloob na lumen. Ang dalawang-materyal na konstruksyon na ito ay malawakang ginagamit sa mga interventional at surgical catheter.
Mga Pangunahing Aplikasyon ng PTFE Etched Tube
Ang PTFE Etched Tube ay malawakang ginagamit sa buong cardiovascular at neurosurgical disciplines, kung saan ang precision at biocompatibility ay hindi mapag-usapan. Nasa ibaba ang mga pangunahing lugar ng aplikasyon:
Mga Cardiovascular Catheter
Sa mga pamamaraan ng cardiac catheterization, ang catheter ay dapat mag-navigate sa mga tortuous arterial pathway na may kaunting resistensya. Ang PTFE Etched Tube ay nagbibigay ng low-friction na panloob na lining na nagbibigay-daan sa mga wire ng gabay at balloon catheter na umusad nang maayos, binabawasan ang oras ng pamamaraan at pinapaliit ang trauma ng daluyan. Tinitiyak ng pagiging inert ng kemikal nito na hindi ito tumutugon sa contrast media, saline flushes, o mga bahagi ng dugo.
Vascular Stent Delivery System
Ang mga catheter sa paghahatid ng stent ay nangangailangan ng tumpak na pushability at trackability. Binabawasan ng PTFE liner ang friction sa pagitan ng stent at ng catheter wall, na nagbibigay-daan sa kontrolado, tumpak na pag-deploy ng stent. Sa coronary at peripheral vascular intervention, maaaring ito ang pagkakaiba sa pagitan ng matagumpay na paglalagay at isang komplikasyon sa pamamaraan.
Mga Neural Implant at Neurosurgical Device
Sa neurosurgery, ginagamit ang PTFE Etched Tubes sa deep brain stimulation (DBS) leads, ventricular shunt, at iba pang neural implants. Ang materyal ay mahusay na dielectric insulation (Ang lakas ng dielectric na humigit-kumulang 60 kV/mm) ay nagpoprotekta sa mga sensitibong signal ng kuryente, habang pinapaliit ng biocompatibility nito ang tissue reactivity sa mga pangmatagalang panahon ng pagtatanim.
Diagnostic at Interventional Endoscopy
Ang mga gumaganang channel na may linya ng PTFE sa mga endoscope at bronchoscope ay nakikinabang mula sa chemical resistance ng materyal, lalo na kapag nalantad sa mga enzymatic cleaning agent at disinfectant. Pinipigilan din ng non-stick na ibabaw ang mga biological na deposito mula sa pagdikit sa dingding ng lumen.
Drug-Coated Balloon (DCB) Catheter
Sa drug-eluting balloon system, tinitiyak ng PTFE liner ang makinis na pagtitiklop at paglalahad ng lobo sa panahon ng inflation habang nananatiling chemically inert sa coating ng gamot, na pinapanatili ang bisa ng gamot sa panahon ng paghahatid.
Anim na Pangunahing Kalamangan ng PTFE Etched Tube
Ang sumusunod na talahanayan ay nagbubuod sa anim na pangunahing bentahe sa pagganap at ang kanilang kaugnayan sa engineering ng medikal na aparato:
| Advantage | Key Parameter | Benepisyo ng Application |
|---|---|---|
| Pinakamainam na Lubricity | Coefficient ng friction na kasingbaba ng 0.04 | Makinis na pag-navigate sa catheter sa mga sisidlan |
| Biocompatibility | Sumusunod sa ISO 10993 | Ligtas para sa pangmatagalang pagtatanim |
| Dielectric Insulation | ~60 kV/mm dielectric na lakas | Integridad ng signal sa neural implants |
| Paglaban sa Kemikal | Lumalaban sa halos lahat ng solvents at acids | Matatag sa mga proseso ng isterilisasyon at paglilinis |
| Paglaban sa Panahon | Matatag mula -200°C hanggang 260°C | Maaasahan sa isterilisasyon (EtO, gamma, autoclave) |
| Flame Retardancy | Na-rate ang UL94 V-0 | Pinahusay na kaligtasan sa mga electrosurgical na kapaligiran |
Pinakamainam na Lubricity
Ang PTFE ay may isa sa pinakamababang coefficient ng friction ng anumang solidong materyal, karaniwan sa pagitan ng 0.04 at 0.10 depende sa load at bilis. Para sa mga interbensyon na nakabatay sa catheter, nangangahulugan ito ng pagbawas sa puwersa ng pagpapasok, kaunting kakulangan sa ginhawa ng pasyente, at mas mababang panganib ng pagbubutas ng sisidlan sa panahon ng kumplikadong pag-navigate. Kapag nakaukit at pinagsama sa FEP over-tubing, ang lubricity na ito ay pinananatili habang ang lakas ng bonding ay makabuluhang napabuti.
Biocompatibility
Ang PTFE ay inuri bilang isang biologically inert na materyal at ginamit sa mga implantable device mula noong 1950s. Hindi ito nagpapalitaw ng mga nagpapasiklab na tugon, hindi madaling sumipsip ng mga protina, at lumalaban sa bacterial adhesion. Dapat matugunan ang PTFE Etched Tubes na ginagamit sa cardiovascular at neural application Mga pamantayan sa biocompatibility ng ISO 10993 , na sinusuri ang cytotoxicity, sensitization, at systemic toxicity—pamantayan na patuloy na natutugunan ng PTFE.
Dielectric Insulation
Sa dielectric constant na humigit-kumulang 2.1 at dielectric strength na malapit sa 60 kV/mm, ang PTFE Etched Tube ay nagbibigay ng mahusay na electrical insulation. Ito ay kritikal sa neural stimulation leads at electrophysiology catheters, kung saan ang signal leakage ay maaaring makompromiso ang performance ng device o magdulot ng hindi sinasadyang tissue stimulation.
Paglaban sa Kemikal
Ang PTFE ay chemically inert sa halos lahat ng kilalang solvents, acids, at bases—kabilang ang concentrated sulfuric acid, hydrofluoric acid, at karamihan sa mga organikong solvent. Ginagawa nitong tumutugma ang PTFE Etched Tubes sa mga agresibong sterilization agent at contrast media na ginagamit sa mga pamamaraang ginagabayan ng imaging. Nakikinabang ang mga manufacturer ng device mula sa mas matagal na shelf life at stable na performance sa maraming ikot ng isterilisasyon.
Lagay ng Panahon at Paglaban sa Temperatura
Pinapanatili ng PTFE ang mga katangiang mekanikal at kemikal nito sa isang pambihirang hanay ng temperatura, mula sa -200°C hanggang 260°C . Ang katatagan na ito ay nangangahulugan na ang mga device ay nagpapanatili ng kanilang dimensional na katumpakan at mga katangian sa ibabaw sa pamamagitan ng ethylene oxide (EtO), gamma irradiation, at autoclave sterilization—lahat ng karaniwang pamamaraan sa paggawa ng mga medikal na device.
Flame Retardancy
Nakakamit ng PTFE ang UL94 V-0 flame retardancy rating, ibig sabihin, namamatay ito sa loob ng 10 segundo pagkatapos maalis ang pinagmumulan ng apoy at hindi tumutulo ang nagniningas na mga particle. Sa electrosurgical at energy-based catheter applications, ang property na ito ay isang kritikal na safety factor, lalo na sa operating room environment kung saan dapat mabawasan ang mga panganib sa pag-aapoy.
PTFE Etched Tube kumpara sa Iba pang Materyal ng Catheter Liner
Madalas ihambing ng mga inhinyero ng device ang PTFE sa mga alternatibong materyales sa liner. Ang talahanayan sa ibaba ay nagbibigay ng direktang paghahambing:
| materyal | Friction Coefficient | Biocompatibility | Max Temp (°C) | Paglaban sa Kemikal | Pagkakatali (Etched) |
|---|---|---|---|---|---|
| PTFE (Naka-ukit) | 0.04–0.10 | Magaling | 260 | Magaling | Mataas (pagkatapos ng pag-ukit) |
| FEP | 0.10–0.20 | Mabuti | 200 | Mabuti | Katamtaman |
| Nylon (PA) | 0.15–0.40 | Mabuti | 120 | Katamtaman | Mataas |
| SILIP | 0.35–0.45 | Magaling | 250 | Mabuti | Mataas |
Ang kumbinasyon ng PTFE ng pinakamababang friction at pinakamalawak na paglaban sa kemikal, na ipinares sa post-etching bondability, ay ginagawa itong mas pinili para sa mga panloob na catheter liners—lalo na sa mga kumplikado, minimally invasive na mga pamamaraan kung saan kritikal ang performance ng guide wire.
Mga Pagsasaalang-alang sa Disenyo Kapag Tinutukoy ang PTFE Etched Tube
Dapat suriin ng mga inhinyero na tumutukoy sa PTFE Etched Tube para sa catheter o implant application ang mga sumusunod na parameter:
- Kapal ng pader: Ang mga manipis na pader (hal., 0.001"–0.003") ay nagpapababa sa panlabas na lapad na bakas ng paa habang pinapanatili ang lubricity; kritikal para sa mga high-French-count na disenyo ng catheter.
- Lalim at pagkakapareho ng pag-ukit: Ang hindi sapat na pag-ukit ay binabawasan ang pagdirikit sa FEP o mga malagkit na layer; ang sobrang pag-ukit ay maaaring makompromiso ang mga mekanikal na katangian. Ang pare-parehong pag-activate sa ibabaw sa haba ng tubo ay mahalaga.
- Mga sukat na pagpapaubaya: Ang panloob at panlabas na diameter tolerance ay direktang nakakaapekto sa lumen patency at compatibility sa mga wire ng gabay (hal., 0.014", 0.018", 0.035" na karaniwang laki).
- FEP heat-shrink compatibility: Ang ratio ng pag-urong, pag-urong ng temperatura, at kapal ng dingding ng over-tubing ng FEP ay dapat na itugma sa PTFE liner upang matiyak ang isang pare-pareho, walang bisang bono.
- Paraan ng isterilisasyon: Ang PTFE ay katugma sa EtO, gamma, at e-beam sterilization, ngunit dapat patunayan ng mga manufacturer ng device na ang partikular na tube lot ay nagpapanatili ng dimensional na katatagan pagkatapos ng sterilization.
Bakit Pumili ng LINSTANT para sa PTFE Etched Tube Paggawa
Halos tumatakbo ang LINSTANT 20,000 square meters ng cleanroom manufacturing space , ganap na sumusunod sa mga kinakailangan ng GMP—isang mahalagang pundasyon para sa paggawa ng medikal na grade PTFE Etched Tubes na nakakatugon sa mahigpit na mga kinakailangan ng mga gumagawa ng cardiovascular at neurosurgical device.
Ang aming imprastraktura ng produksyon ay binuo para sa tumpak na paggawa ng fluoropolymer tube at kasama ang:
- 15 na-import na mga linya ng extrusion na may iba't ibang laki ng turnilyo at single-layer, dual-layer, at tatlong-layer na co-extrusion na mga kakayahan—na nagpapagana ng tight-tolerance na PTFE tube na produksyon sa malawak na hanay ng dimensyon.
- 8 nakalaang PEEK extrusion lines , na sumasalamin sa aming kadalubhasaan sa high-performance polymer processing na umaabot sa PTFE at mga pamilyang fluoropolymer.
- 2 linya ng paghubog ng iniksyon , na sumusuporta sa end-component fabrication para sa kumpletong catheter assembly.
- Halos 100 braiding, coiling, at coating equipment set , kritikal para sa paggawa ng reinforced catheter shafts na nagsasama ng PTFE liners.
- 40 welding at forming equipment sets , pagsuporta sa pagbuo ng tip, pagbubuklod, at pagpapatakbo ng pagpupulong.
Ang pinagsama-samang manufacturing ecosystem na ito ay nangangahulugan na ang LINSTANT ay maaaring suportahan hindi lamang ang supply ng PTFE Etched Tube bilang isang hilaw na materyal, kundi pati na rin ang downstream na pagsasama nito sa tapos na o semi-tapos na mga catheter assemblies—na binabawasan ang pagiging kumplikado ng supply chain para sa mga OEM ng device. Tinitiyak ng aming kapasidad ang maaasahang katuparan ng order kahit para sa mga programang may mataas na volume o maraming SKU , na ginagawang isang estratehikong kasosyo sa pagmamanupaktura ang LINSTANT para sa mga pandaigdigang kumpanya ng medikal na aparato.
Ang PTFE Etched Tube ay naghahatid ng isang natatanging kumbinasyon ng mga katangian ng pagganap— pinakamainam na lubricity, biocompatibility, dielectric insulation, chemical resistance, temperature stability, at flame retardancy —na walang ibang materyal na kasalukuyang tumutugma para sa mga aplikasyon ng catheter inner lumen. Ginagamit man sa cardiac catheterization, vascular stent delivery, o neural implants, ang etched surface ay nagbibigay-daan sa maaasahang pagbubuklod sa FEP heat-shrink tubing, na ginagawang isang precision-engineered, bondable liner ang isang kilalang-kilalang hindi nakadikit na materyal. Habang ang mga minimally invasive na pamamaraan ay patuloy na lumalaki sa pagiging kumplikado at ang populasyon ng pasyente ay lumalaki sa buong mundo, ang demand para sa mataas na pagganap na PTFE Etched Tube ay tataas lamang.
