Ano ang gamit ng heat shrink tubing?

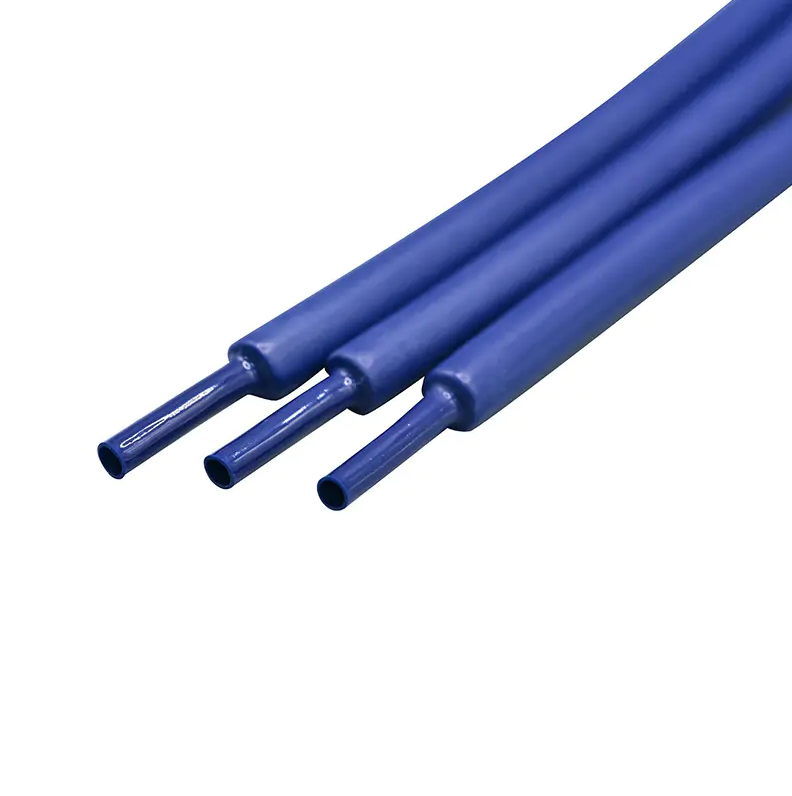

Heat shrink tubing ay isang thermoplastic tube na kumukuha kapag nalantad sa init, na bumubuo ng masikip at proteksiyon na manggas sa paligid ng mga wire, bahagi, o mga medikal na kagamitan . Pangunahin itong ginagamit para sa electrical insulation, mechanical protection, strain relief, bundling, at sealing — at sa mga medikal na aplikasyon, gumaganap ito ng kritikal na papel sa pagbuo ng catheter, encapsulation ng device, at tumpak na dimensional na kontrol ng mga tubing assemblies.

Mga Pangunahing Pag-andar ng Heat Shrink Tubing

Nagsisilbi ang heat shrink tubing ng malawak na hanay ng mga functional na tungkulin sa mga industriya. Ang pag-unawa sa mga pangunahing application na ito ay tumutulong sa mga inhinyero at taga-disenyo na pumili ng tamang materyal at kapal ng pader para sa kanilang mga partikular na pangangailangan.

• Electrical insulation: Sinasaklaw ang mga nakalantad na conductor, solder joint, at mga terminal upang maiwasan ang mga short circuit at maprotektahan laban sa boltahe hanggang sa ilang kilovolt depende sa kapal ng pader.
• Proteksyon sa mekanikal: Pinoprotektahan ang mga cable at bahagi mula sa abrasion, kemikal, UV radiation, at moisture ingress.
• Pampawala ng strain: Binabawasan ang stress sa mga punto ng pagpasok ng cable, na nagpapahaba ng buhay ng serbisyo ng mga konektor sa pamamagitan ng pamamahagi ng mga puwersa ng baluktot sa isang mas malaking lugar.
• Bundling at organisasyon: Pinagsasama-sama ang maramihang mga wire o tubo sa isang solong, napapamahalaang pagpupulong.
• Pagkakakilanlan at color-coding: Magagamit sa maraming kulay para sa pag-label ng circuit, na nagbibigay-daan sa mabilis at walang error na pagpapanatili.
• Pagtatatak: Ang mga variant na may linyang adhesive ay gumagawa ng waterproof, environmental seal sa paligid ng mga splice at connector.


Heat Shrink Tubing sa Paggawa ng Medical Device

Ang industriyang medikal ay kumakatawan sa isa sa mga pinaka-hinihingi na kapaligiran ng aplikasyon para sa heat shrink tubing. Dito, ito ay hindi lamang isang proteksiyon na manggas - ito ay isang engineered component na may direktang implikasyon sa kaligtasan ng pasyente . Ginagamit ang medical-grade heat shrink tubing sa mga sumusunod na kritikal na proseso:

Konstruksyon ng Catheter at Lamination ng Layer

Ang heat shrink tubing ay inilalapat sa panahon ng pagpupulong ng catheter upang i-bonding ang mga layer, kontrolin ang panlabas na diameter, at lumikha ng makinis, atraumatic na mga profile. Ang isang tipikal na balloon catheter shaft ay maaaring gumamit ng a dual-layer na proseso ng pag-urong upang i-laminate ang isang braided reinforcement layer papunta sa isang inner liner, na nakakamit ng burst pressure na higit sa 20 atm habang pinapanatili ang flexibility na kailangan para sa vascular navigation.

Pagbuo ng Tip at Paghugis ng Distal na Dulo

Ang tumpak na paglalapat ng init sa pamamagitan ng pag-urong tubing ay nagbibigay-daan sa pare-parehong tip geometry - mahalaga para sa paggabay sa mga catheter sa pamamagitan ng paikot-ikot na vasculature. Ang mga pagpapaubaya sa pagbuo ng medikal na tip ay madalas na gaganapin sa loob ±0.01 mm , na nangangailangan ng tubing na may predictable, pare-parehong shrink ratio sa bawat lot.

Encapsulation ng mga Sensor at Electronic na Bahagi

Ang mga minimally invasive na device ay madalas na nagtataglay ng mga pressure sensor, thermocouples, o mga elemento ng imaging sa kanilang distal na dulo. Nagbibigay ang heat shrink tubing ng biocompatible na enclosure na nagpoprotekta sa mga bahaging ito mula sa mga likido sa katawan habang pinapanatili ang electrical isolation sa buong buhay ng device.

Shaft Transition at Stiffness Gradient Engineering

Sa pamamagitan ng paglalagay ng shrink tubing ng iba't ibang durometer at kapal ng pader sa iba't ibang zone sa kahabaan ng catheter shaft, inhinyero ng mga manufacturer ang isang kontroladong flexibility gradient — stiff proximally para sa pushability, flexible distally para trackability . Ang diskarteng ito ay sentro sa modernong interventional na disenyo ng catheter at isa sa mga pangunahing bentahe ng pakikipagtulungan sa mga nakaranasang medikal na espesyalista sa tubo.

Mga Karaniwang Materyales at Kanilang Mga Katangian

Tinutukoy ng pagpili ng materyal ang pag-urong ng temperatura, flexibility, paglaban sa kemikal, at biocompatibility. Ang talahanayan sa ibaba ay nagbubuod sa mga pinakakaraniwang ginagamit na materyales sa parehong medikal at pang-industriya na konteksto:

Mga Pangunahing Parameter na Tukuyin Kapag Pumipili Heat Shrink Tubing

Ang pagpili sa maling tubing ay maaaring magresulta sa mga pagkabigo sa pagpoproseso, delamination, o dimensional na hindi pagsunod. Ang mga sumusunod na parameter ay dapat na malinaw na tinukoy bago ang pagkuha o pag-unlad ng proseso:

• Ibinigay (pinalawak) na panloob na diameter: Dapat ay mas malaki kaysa sa substrate OD upang payagan ang madaling pag-load nang hindi binabaluktot ang substrate.
• Nabawi (lumiit) panloob na diameter: Dapat tumugma sa panghuling target na dimensyon ng natapos na pagpupulong pagkatapos ng buong thermal shrinkage.
• Nabawi ang kapal ng pader: Tinutukoy ang lakas ng makina at kung gaano kalaki ang kontribusyon ng tubing sa kabuuang OD ng tapos na device.
• Paliitin ang ratio: Ang mga karaniwang ratio ay 2:1, 3:1, at 4:1; ang mas mataas na mga ratio ay nag-aalok ng higit pang kakayahang umangkop sa coverage ng substrate sa iba't ibang diameters.
• Temperatura ng pag-activate: Dapat na iayon sa heat tolerance ng mga pinagbabatayan na materyales at anumang pre-apply na adhesives o coatings.
• Sertipikasyon ng biocompatibility: Ang pagsunod sa ISO 10993 ay ipinag-uutos para sa anumang materyal sa mga aplikasyong medikal para sa pakikipag-ugnayan sa pasyente.

Mga Aplikasyon sa Pang-industriya at Aerospace

Higit pa sa mga medikal na device, ang heat shrink tubing ay pundasyon sa pagmamanupaktura ng wire harness sa automotive, aerospace, at industrial automation. Sa aerospace, MIL-DTL-23053 pinamamahalaan ang mga detalye ng heat shrink tubing, na nangangailangan ng flame retardancy, fluid resistance, at tuluy-tuloy na temperatura ng serbisyo mula −55°C hanggang 150°C o mas mataas. Ang mga automotive application ay gumagamit ng adhesive-lined polyolefin sa weatherproof under-hood connectors, kung saan ang vibration at thermal cycling ay nagpapataw ng parehong mekanikal at kemikal na stress nang sabay-sabay. Sa pang-industriyang robotics, pinoprotektahan ng flexible heat shrink ang mga cable run sa mga articulation joint na maaaring sumailalim sa sampu-sampung milyong flex cycle sa buong buhay ng serbisyo ng isang makina.

Paano Inilalapat ng LINSTANT ang Heat Shrink Technology sa Medical Polymer Tubing

LINSTANT ay nakatuon sa medikal na polymer tubing mula nang itatag ito noong 2014, na dalubhasa sa pagpoproseso ng extrusion, patong, at mga teknolohiyang post-processing para sa mga tagagawa ng medikal na device sa buong mundo. Ang pangunahing gawain ng kumpanya ay direktang sumasalubong sa mga application ng heat shrink tubing: catheter shaft construction, balloon tube lamination, at stiffness-gradient engineering lahat ay nakasalalay sa uri ng tumpak na kontrol sa proseso ng pag-urong na binuo ng LINSTANT sa mahigit isang dekada ng nakatutok na karanasan sa pagmamanupaktura.

Tinutugunan ng portfolio ng produkto ng LINSTANT ang buong spectrum ng mga pangangailangan sa pagtatayo ng catheter at medikal na tubing:

• Single-layer at multilayer extruded tubing para sa catheter shaft construction
• Mga pagsasaayos ng single-lumen at multi-lumen para sa kumplikado, multi-function na mga disenyo ng catheter
• Single-layer, dual-layer, at triple-layer balloon tubing — isang pangunahing application kung saan direktang tinutukoy ng heat shrink lamination ang lakas ng pagsabog ng balloon, profile ng pagsunod, at dimensional consistency
• Spiral at braided reinforced sheaths na ginawa para sa pushability at torque transmission sa mga vascular access device
• PEEK at Polyimide (PI) tubing para sa hinihingi na mga aplikasyon sa engineering na nangangailangan ng matinding chemical at thermal resistance
• Mga solusyon sa pang-ibabaw na paggamot kabilang ang mga hydrophilic coating, na kadalasang inilalapat pagkatapos ng proseso ng pag-urong upang mapahusay ang lubricity sa mga vascular at urological device

Ang pangako ng LINSTANT sa mga tagagawa ng medikal na aparato ay binuo tumpak na mga kakayahan sa pagbuo ng proseso at matatag, nauulit na output ng produksyon — dalawang katangian na hindi mapag-usapan kapag ang heat shrink tubing ay gumagana bilang isang istrukturang bahagi sa mga device na kritikal sa buhay kung saan ang dimensional na pagkakaiba-iba ng kahit ilang micron ay maaaring makaapekto sa mga klinikal na resulta.

Pinakamahuhusay na Kasanayan para sa Pag-aaplay Heat Shrink Tubing sa Medical Manufacturing

Ang pagkamit ng mga pare-parehong resulta — partikular sa paggawa ng medikal na aparato — ay nangangailangan ng disiplinadong mga kontrol sa proseso sa bawat yugto ng paglalapat ng heat shrink:

1. Gumamit ng mga naka-calibrate na pinagmumulan ng init: Ang mga heat gun, oven, at mandrel-based na reflow system ay dapat na naka-calibrate sa ±5°C o mas mahusay para matiyak ang pare-parehong pag-urong nang walang labis na pagproseso ng mga pinagbabatayan na materyales.
2. Kontrolin nang tumpak ang mga sukat ng mandrel: Tinutukoy ng mandrel OD ang nakuhang ID ng natapos na pagpupulong; Ang pagkakaiba-iba ng dimensional sa mandrel ay isang pangunahing pinagmumulan ng hindi pagsang-ayon sa catheter lamination.
3. Pre-dry hygroscopic na materyales: Ang mga materyales tulad ng Pebax® ay sumisipsip ng ambient moisture, na maaaring magdulot ng mga void o mga depekto sa ibabaw sa panahon ng pagpoproseso ng pag-urong; Ang paunang pagpapatuyo sa 60–80°C sa loob ng 4–8 oras ay karaniwang kasanayan bago iproseso.
4. I-validate ang mga profile ng pag-urong gamit ang inspeksyon sa unang artikulo: Sukatin ang na-recover na OD, kapal ng pader, at kalidad ng ibabaw sa mga unang unit ng produksyon bago gumawa ng buong pagmamanupaktura.
5. Idokumento at kontrolin ang mga rate ng cool-down: Ang mabilis na paglamig ay maaaring mag-lock sa natitirang stress; ang kinokontrol, unti-unting paglamig ay sumusuporta sa dimensional na katatagan, lalo na sa multi-layer catheter laminations kung saan ang iba't ibang materyales ay may magkakaibang coefficient ng thermal expansion.

Mga Madalas Itanong Tungkol sa Heat Shrink Tubing

Anong shrink ratio ang pinakamainam para sa medical catheter lamination?

Para sa karamihan ng mga proseso ng paglalamina ng catheter, a 2:1 PET shrink tube na may manipis na nabawi na pader (0.0005″–0.002″) ang karaniwang pagpipilian. Ang isang 4:1 ratio ay ginagamit kapag ang pinalawak na diameter ay kailangang tumanggap ng malawak na hanay ng mga sukat ng substrate, tulad ng sa mga pasilidad na gumagawa ng maraming laki ng catheter sa isang nakabahaging kabit.

Maaari bang paliitin ng init ang mga tubing bond na magkakasama nang walang pandikit?

Sa maraming proseso ng catheter lamination, sapat na ang compressive force ng lumiliit na tubo - kasama ang init na nagpapalambot sa pinagbabatayan na mga polymer layer - upang lumikha ng laminate bond na walang hiwalay na pandikit. Gayunpaman, para sa mga application na nangangailangan ng hermetic seal o kung saan ang mga layer na materyales ay hindi chemically compatible, ginagamit ang adhesive-lined heat shrink o tie-layer coextrusion.

Ang lahat ba ng heat shrink tubing ay biocompatible para sa medikal na paggamit?

Hindi. ISO 10993 pagsubok — sumasaklaw sa cytotoxicity, sensitization, at hemocompatibility — ay kinakailangan para sa anumang materyal na may kontak sa pasyente. Ang FEP, PTFE, at mga partikular na grado ng Pebax® at polyolefin ay nagtatag ng mga profile ng biocompatibility, ngunit ang dokumentasyong tukoy sa lot ay kinakailangan para sa mga pagsusumite ng regulasyon sa mga katawan ng pagmamarka ng FDA o CE.

Gaano kaninipis ang mga pader ng heat shrink tubing sa katumpakan na mga medikal na aplikasyon?

Ultra-manipis na PET heat shrink tubing na may mga nakuhang kapal ng pader na 0.0005″ (12.7 µm) ay makakamit para sa precision catheter work kung saan ang pag-minimize ng idinagdag na OD ay kritikal — partikular sa mga neurovascular catheter na may gumaganang diameter na wala pang 3 French, kung saan ang bawat micron ng idinagdag na kapal ng pader ay direktang nakakaapekto sa trackability ng device sa pamamagitan ng cerebrovascular anatomy.
